КНОПОЧНЫЙ ПОСТ 2 КНОПКИ С ВОЗВРАТОМ - XALD211H29
Артикул:
XALD211H29
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.233 кг
- Степень ударостойкости ik
- IK03 в соответствии с EN 50102
- [ie] номинальный рабочий ток
- 6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1 3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1 0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1 0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
- Тип продукта
- комплект кнопочного поста
- Краткое название устройства
- XALD
- Температура окружающей среды при хранении
- -40-70 °C
- Назначение продукта
- для устройств управления и сигнализации XB5 Ø 22 мм
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с EN/IEC 60947-1
- Электрическая износостойкость
- 1000000 циклы, AC-15, 2 А в 230 В, производительность
- Степень защиты ip
- IP66 в соответствии с МЭК 60529 IP67 IP69 IP69K
- Соединения – клеммы
- винтовой зажим, = 1 x 0,22 мм² Без наконечника в соответствии с EN/IEC 60947-1
- Рабочая температура окружающей среды
- -40-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Рабочая сила
- 3.5 Н Н.З. изменение коммутационного состояния 3.8 Н Н.О. изменение коммутационного состояния
- Рабочий ход
- 1.5 мм (Н.З. изменение коммутационного состояния) 2.6 мм (Н.О. изменение коммутационного состояния) 4.3 мм (полный ход)
- Описание управляющего устройства
- зеленый ''ПУСК'' 1 НО - красный ''СТОП'' 1 НЗ
- Электрическая надежность мэк 60947-5-4
- λ < 10exp(-6) в 5 В, 1 мА в соответствии с EN/IEC 60947-5-4 λ < 10exp(-8) в 17 В, 5 мА в соответствии с EN/IEC 60947-5-4
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Место маркировки
- маркировка на держателе
- Состав кнопочного поста
- 1 утопленная кнопка, зеленый 1 Н.О. START маркировка 1 утопленная кнопка, красный 1 Н.З. STOP маркировка
- Цвет крышки
- темно-серый (RAL 7016)
- Цвет основания корпуса
- светло-серый (RAL 7035)
- Применение кнопочного поста
- кнопка ПУСК-ОСТАНОВ
- Серия
- Harmony XALD
- Работа контактов
- медленное размыкание
- Форма головки винта
- пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
- Кабельный ввод
- 2 удаляемых заглушки кабельного ввода, зажимная способность: 14-14 мм 2 удаляемых заглушки отверстий под кабельные сальники Pg 13 и ISO M20, зажимная способность: 12-12 мм
- Степень защиты nema
- NEMA 13 NEMA 4X
- Стойкость к мойке под высоким давлением
- 7000000 паскаль в 55 °C, расстояние: 0.1 м
- Параметры управляющего устройства
- 2 потайных толкателя кнопки
- Материал контактов
- серебряный сплав (Ag/Ni)
- Защитное исполнение
- TH
- Материал
- поликарбонат
- Защита от короткого замыкания
- 10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
- [ith] условный тепловой ток на открытом воздухе
- 10 А в соответствии с EN/IEC 60947-5-1
- Ударопрочность
- 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
- Виброустойчивость
- 5 gn (частота= 12-500 Гц) в соответствии с IEC 60068-2-6
- Механическая износостойкость
- 10000000 циклы
- Категория перенапряжения
- Класс II в соответствии с IEC 60536
- Момент затяжки
- 0.8-1.2 Н-м в соответствии с EN/IEC 60947-1
- Стандарты
- CSA C22.2 № 14 EN/IEC 60947-5-4 EN/IEC 60947-5-1 UL 508 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-5 JIS C8201-1
- Код совместимости
- XALD
- [ui] номинальное напряжение изоляции
- 600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1
- Серия SE
- Кнопки и лампочки
Описание

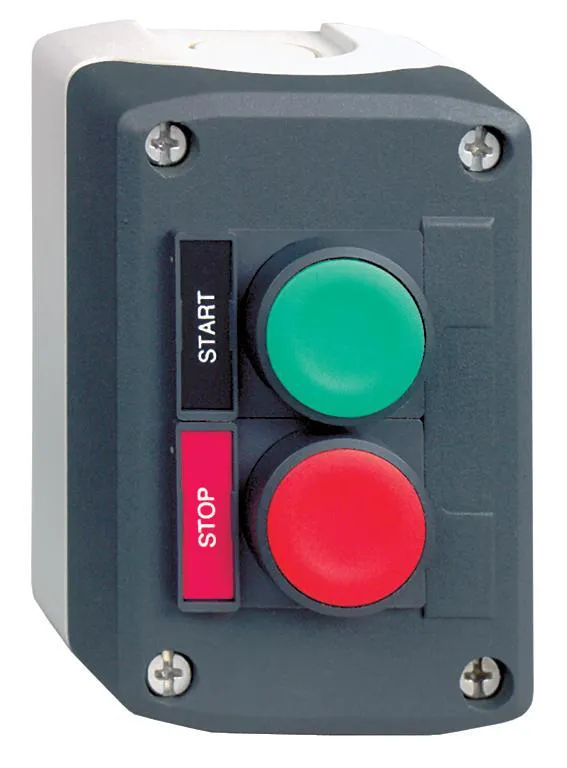

КНОПОЧНЫЙ ПОСТ 2 КНОПКИ С ВОЗВРАТОМ XALD211H29
Применение: Промышленность: оборудование для производства продуктов питания и напитков, химическая промышленность, бумажные фабрики, морская техника, Сфера обслуживания и инфраструктура: производители электрораспределительных щитов, оборудование для производства продуктов питания и напитков, мойки для автомобилей.
