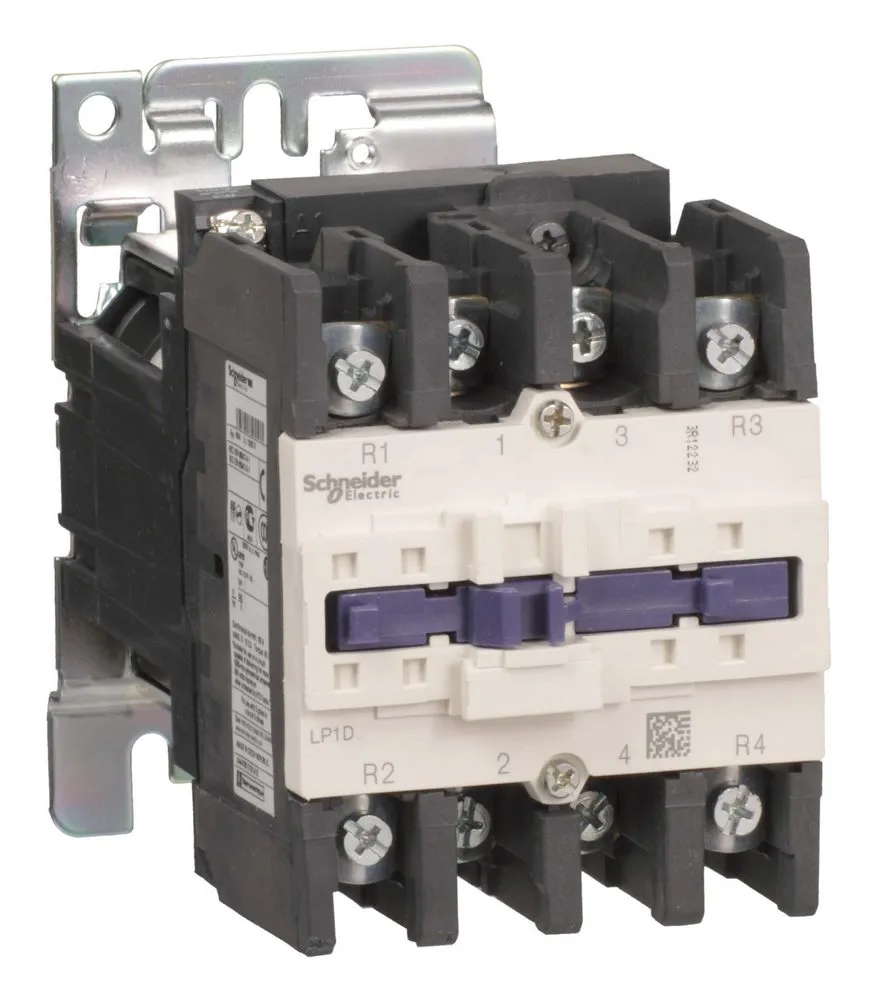

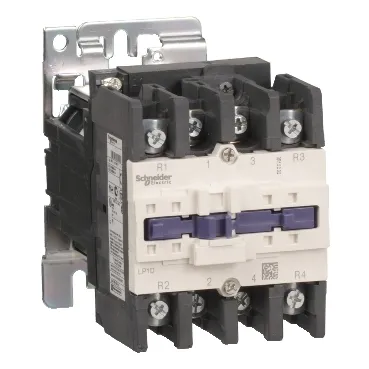

КОНТАКТОР.4Р (2НО+2НЗ),AC1 80A, 24V,DС - LP1D65008BD
Артикул:
LP1D65008BD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 2.22 кг
- Электрическая износостойкость
- 1.4 млн. циклов 80 А AC-1 при Ue
- [icw] номинальный кратковременно допустимый ток
- 110 А в
- Максимальная частота коммутации
- 3600 цикл/ч в
- Соединения – клеммы
- силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²Гибкий без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²Гибкий без наконечника силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 кабель (-и) 1-35 мм²жесткий кабель силовая цепь: винтовой зажим 2 кабель (-и) 1-25 мм²жесткий кабель цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель
- Механическая стойкость
- вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 4 g (ном.), 5...300 Гц удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение 11 мс
- [up] номинальное импульсное выдерживаемое напряжение
- 6 кВ в соответствии с МЭК 60947
- Тип продукта
- контактор
- Конфигурация главных контактов
- 2 Н.О. + 2 Н.З.
- Краткое название устройства
- LP1D
- Температура окружающей среды при хранении
- -60-80 °C
- [ie] номинальный рабочий ток
- 80 А 60 °C) в
- Степень защиты ip
- IP20 Передняя панель в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- -40-60 °C 60-70 °C с ухудшением рабочих характеристик
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys D TeSys
- Контактная совместимость
- M3
- Безопасный уровень надежности
- B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
- Защитная крышка
- без
- Мощность, рассеиваемая одним полюсом
- 9.6 Вт AC-1
- Категория перенапряжения
- III
- Механическая износостойкость
- 6 млн. циклов
- Время работы
- 4...19 мс отключение 12...26 мс включение
- Монтажная опора
- монтаж на панель рейка
- Среднее полное сопротивление
- 1.5 мОм - Ith 80 А 50 Гц для силовая цепь
- Номинальная отключающая способность
- 1000 А в 440 V для силовая цепь в соответствии с МЭК 60947
- Момент затяжки
- силовая цепь: 8 Н-м - винтовой зажим - кабель 25-35 мм² шестигранный 4 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 силовая цепь: 5 Н-м - винтовой зажим - кабель 1-25 мм² шестигранный 4 мм
- [ui] номинальное напряжение изоляции
- силовая цепь: 690 В в соответствии с IEC 60947-4-1 силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный
- Соответствующий номинал предохранителя
- 125 А gG в
- Номинальная включающая способность irms
- 1000 А в 440 V для силовая цепь в соответствии с МЭК 60947
- [ith] условный тепловой ток на открытом воздухе
- 80 А в
- Тип катушки
- DC стандартное
- Потребляемая мощность при удержании, вт
- 22-22 Вт в 20 °C
- Пусковая мощность, вт
- 22-22 Вт в 20 °C
- Технология использования катушек
- встроенный симметричный защитный стабилитрон
- Защитное исполнение
- TH в соответствии с IEC 60068-2-30
- Пределы напряжения цепи управления
- 0,1...0,3 Uc -40-70 °C отпускание постоянный ток 0,85...1,1 Uc -40-55 °C находится в состоянии работы постоянный ток 1...1.1 Uc 55-70 °C находится в состоянии работы постоянный ток
- Тип цепи управления
- пост. ток DC стандартное
- Постоянная времени
- 75 мс
- Сертификация
- BV CCC CSA DNV EAC GL LROS (Lloyds register of shipping) UL
- [ue] номинальное рабочее напряжение
- силовая цепь:
- Стандарты
- CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
- Рабочая высота
- 0...3000 м
- Категория применения
- AC-1
- Применение контактора
- активная нагрузка
- Напряжение цепи управления
- 24 В постоянный ток
- Огнестойкость
- V1 в соответствии с UL 94 850 °C в соответствии с МЭК 60695-2-1
- Описание полюсов
- 4P
- Степень загрязнения
- 3
- Код совместимости
- LP1D
- Наименование продукта
- TeSys D
- Серия SE
- TeSys
Описание
КОНТАКТОР D 4Р (2 НО + 2 НЗ),AC1 80 A,24V DС,ЗАЖИМ ПОД ВИНТ
Контакторы серии TeSys D имеют высокую надежность, длительную механическую и электрическую износостойкость, а также самый широкий спектр аксессуаров для всех типов
