МОДУЛЬ СЧЕТЧИКА UP/DOWN ДО 40 КГЦ - TSXCTY2AC
Артикул:
TSXCTY2AC
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Switching time
- < 0.25 ms
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 3.7 mA (вход датчика положения) >= 6 mA (2/3-проводные бесконтактные датчики PNP/NPN) >= 6 mA (вспом. вход (предустановка., разрешение и чтение))
- Maximum leakage current
- 0.1 мА
- Номинальный выходной ток
- 0.5 А
- Maximum voltage drop
- Тип продукта
- модули счетчиков
- Температура окружающей среды при хранении
- -25-70 °C
- Серия продукта
- платформа автоматизации Modicon Premium
- Локальная индикация
- работа модуля (RUN): 1 светодиод (зеленый) внешний отказ (I/O): 1 светодиод (красный) внутренний отказ, неисправность модуля (ERR): 1 светодиод (красный) диагностика оси доступна (CH.): 2 светодиода (зеленый)
- Высота над уровнем моря
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- < 2.5 мс напряжение датчика при исчезновении 24 В вспом. вход (предустановка., разрешение и чтение)
- Модули вв.-выв.
- 2 канала
- Входная логика
- положительный
- Проверки
- питание датчика
- Формат модуля
- стандарт
- Тип электроцепи
- вспом. выход
- Входное напряжение
- 24 V 18 мА 2/3-проводные бесконтактные датчики PNP/NPN 24 V 7 мА вспом. вход (предустановка., разрешение и чтение) 5 V 18 мА вход датчика положения
- Защитное исполнение
- TC конформное покрытие Humiseal 1A33
- Совместимость выхода
- входы пост. тока положительной логики (сопротивление
- Рассеиваемая мощность, вт
- 4.5-6 Вт
- Время цикла
- 5 мс
- Тип дискретных входов
- приемник тока для вспом. вход (предустановка., разрешение и чтение) в соответствии с МЭК 1131 тип 2 резистивные для 2/3-проводные бесконтактные датчики PNP/NPN в соответствии с МЭК 1131 тип 2 резистивные для вход датчика положения
- Частота счета
- 40000 Гц
- Защита от перенапряжения на выходе
- стабилитрон
- Пределы выходного напряжения
- 19...30 V
- Входной импеданс
- вход датчика положения: > 270 Ом при U = 2,4 В 2/3-проводные бесконтактные датчики PNP/NPN: 1400 Ом при Un вспом. вход (предустановка., разрешение и чтение): 3400 Ом при Un вход датчика положения: 400 Ом при Un
- Пределы входного напряжения
- Защита от перегрузки на выходе
- срабатывание тепловой защиты через программу или автоматически ограничитель тока
- Защита от включения с обратной полярностью
- обратно включенный диод в цепи питания
- Электрическое соединение
- 1 разъем HE-10, 20 контактов 2 разъема SUB-D 15
- Предельный уровень коммутации напряжения в состоянии 0
- Предельный уровень коммутации напряжения в состоянии 1
- >= 11 В для 2/3-проводные бесконтактные датчики PNP/NPN >= 11 В для вспом. вход (предустановка., разрешение и чтение) >= 2.4 В для вход датчика положения
- Совместимость входа
- инкрементный датчик положения 10...30 В двухтактный выход инкрементный датчик положения 5 V DC RS422
- Потребляемый ток
- 280 мА в 5 V пост. ток 30 мА в 24 В пост. ток
- Частота коммутации
- < 0,6/LI² Гц на индуктивной нагрузке загрузка
- Рабочая температура
- 0-60 °C
- Защита от короткого замыкания на выходе
- срабатывание тепловой защиты через программу или автоматически ограничитель тока
- Выходное напряжение
- 24 V пост. ток
- Относительная влажность
- 5-95 % без образования конденсата
Описание
2 канала мод счетчика- 40 кГц, 30 мА 24 В пост.тока, 280 мА 5 В пост.тока. серия продукта: платформа автоматизации Modicon Premium - тип устройства или его аксессуаров: модули счетчиков - модули вв.-выв.: 2 канала. Преимущества: Модель Premium обеспечивает непревзойденную производительность, сокращая время производственного цикла и исключая необходимость в оптимизации, благодаря интеграции большего количества данных диагностики и производственных данных, свободе связи и доступа к общему программированию.... применения: Сложное и специализированное оборудование Производственные процессы..

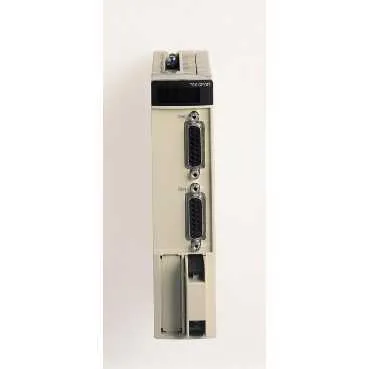

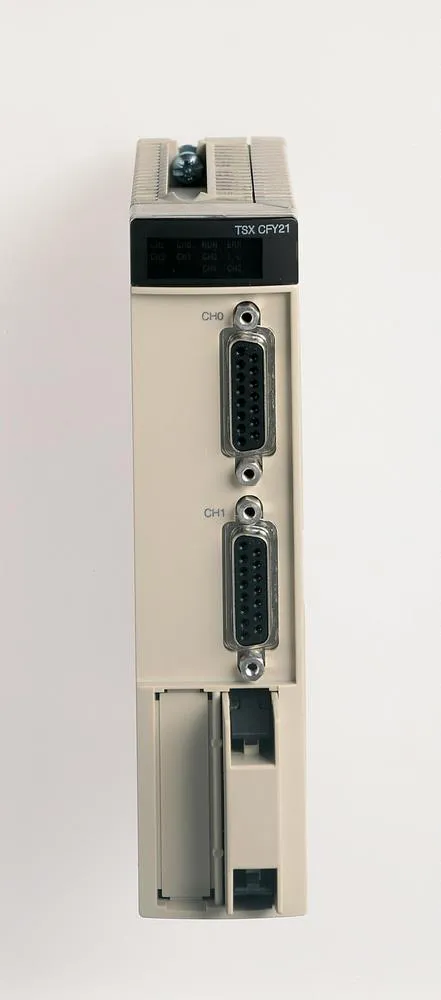

Галерея
